제품 상세 정보:
|
| 상품 이름: | 광섬유 케이블을 부는 GCYFXTY 극소 공기 | 애플리케이션: | 마이크 케이블을 부는 공기 |
|---|---|---|---|
| 관리인들의 수: | 12 핵심. | 타입: | 12 핵심 광섬유 케이블 |
| 재킷: | PE | 케이블 유형: | 중심관 |
| 하이 라이트: | 250µm GCYFXTY 마이크로 광섬유 케이블,12cores GCYFXTY 에어 블로우 광섬유 케이블,ROHS 마이크로 광섬유 케이블 |
||

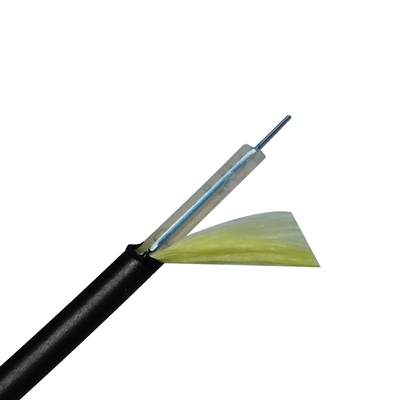

GCYFXTY 공기 부는 슈퍼 미니 마이크로 광섬유 광학 12 코어 마이크로 광섬유 케이블

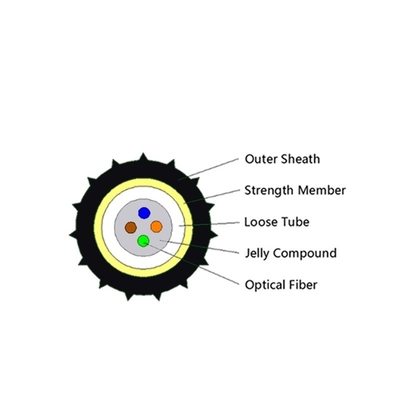

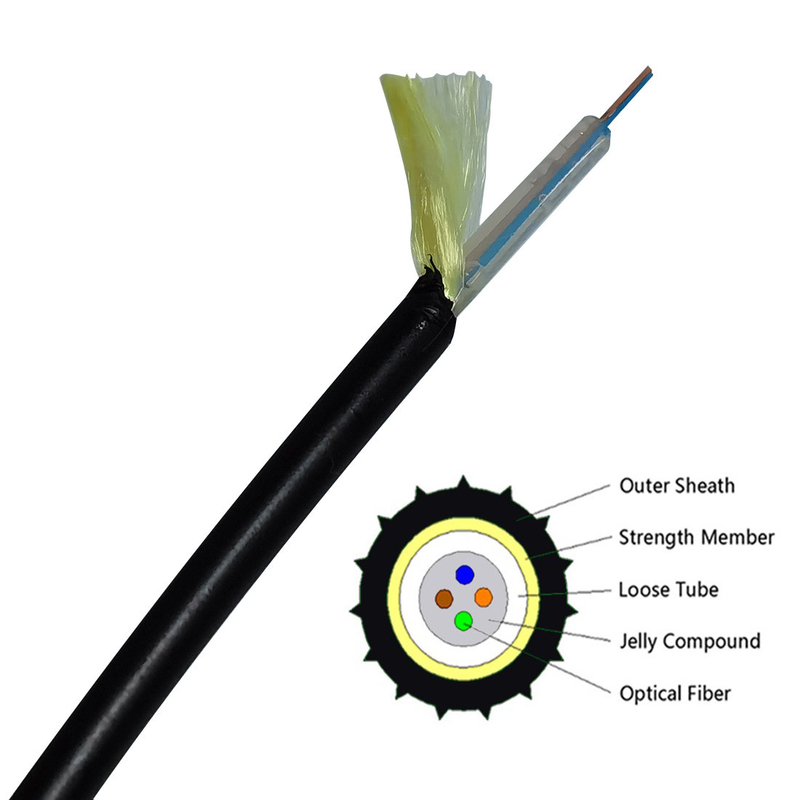

1. 250μm의 섬유는 고탄성 플라스틱으로 만들어진 느슨한 튜브에 위치합니다.
2. 튜브는 방수 충전 화합물로 채워져 있습니다.
3. 비금속 강도 부재로서 중앙 튜브와 외피 사이에 위치한 아라미드 얀.
4. 케이블은 HDPE 피복으로 완성됩니다.
특징:
* 비금속 설계로 케이블에 전파 간섭 및 자기파 간섭을 방지할 수 있습니다.
* 중앙 튜브 충전 화합물은 우수한 내습성 성능을 보장합니다.
* 고밀도 섬유 포장, 작은 직경 및 경량;설치 진행을 불기 쉽습니다.
* 유연성이 좋습니다.
* 특별히 설계된 컴팩트한 구조로 느슨한 튜브가 수축되는 것을 방지합니다.
장점:
작은 크기, 가벼운 무게, 쉬운 구부리기, 줄무늬 및 접합하기 쉽습니다.
애플리케이션 :
1: 건물에서 건물 연결하기;
2: 집에 야외/실내 섬유, 지원 광대역 네트워크, CATV, 전화;
3. 에어 불어 설치
형질
· 우수한 기계적 및 온도 성능
· 내가수분해성이 강한 고강도 루즈튜브
· 특수 튜브 충전 화합물은 섬유의 중요한 보호를 보장합니다.
· 크러쉬 저항 및 유연성
· PE/LSZH 외피는 자외선으로부터 케이블을 보호합니다.
· 100% 케이블 코어 충전
| GCYFXTY－XB1.3(MTE + 케이블 직경) | ||||
| 케이블 유형 | MTE2.0 | MTE2.3 | MTE2.5 | MTE2.8 |
| 섬유 수 | 2~4 | 6~12 | 2～12 | 14~24 |
| HDPE 외피의 두께 | 공칭값: 0.20mm, 평균값: 0.15mm | |||
| 호칭 전체 직경 | 2.0±0.1mm | 2.3±0.1mm | 2.5±0.1mm | 2.8±0.1mm |
| 무게 | 4.0kg/km | 5.0kg/km | 6.0kg/km | 7.0kg/km |
| 케이블 광섬유 감쇠(단일 모드) | 0.35dB/km 최대 @1310nm 0.22dB/km 최대 @1550nm | |||
| 최대인장 강도 | 40N | 50N | 60N | 60N |
| 최대파쇄력 | 600N/100mm | |||
| 최소굽힘 반경 - 정적 / 동적 | 10/20 아우터 Φ | |||
| 온도 | 보관 -30~＋50℃；설치-10～＋40℃；작동-20～＋50℃ | |||
| 케이블 수명(추정값) | 25 년 | |||
| 케이블 시스 마킹 | ||||||||||
| XXXOFC 2021 GCYFXTY XXCORE SM XXXM | ||||||||||
| XXXOFC | 제조 브랜드, (클라이언트 주문으로) | |||||||||
| 2021년 | 제조 연도 | |||||||||
| GCYFXTY | 케이블 유형 | |||||||||
| XXXM | 미터 표시 | |||||||||
| 안건 | 매개변수 | |
| 섬유-G652D | 감쇠 계수 | 1310nm dB/km ≤0.4 |
| 1550nm dB/km ≤0.3 | ||
| 아우터 재킷 | 재료 | MDPE |
| 색상 | 검은 색 | |
| 최소굽힘 반경 | 공전 | 케이블 직경의 10배 |
| 동적 | 케이블 직경의 20배 | |
| 굽힘 반복 | 하중: 150N, 사이클 수: 30 명백한 추가 주의 없음, 섬유 파손 및 케이블 손상 없음. | |
| 인장 성능 | 단기 | 1500N 추가 주의 ≤0.1dB, 섬유 변형률 ≤0.15% |
| 으깨다 | 단기 | 1000N/100mm 추가 주의≤0.1dB |
| 비틀림 | 부하: 150N;사이클 수: 10;트위스트 각: ±180° 명백한 추가 주의 없음, 섬유 끊김 및 케이블 손상 없음. | |
| 영향 | 충격 에너지: 450g×1m;망치 머리의 반경: 12.5mm;충격 횟수: 5 명백한 추가 주의 없음, 섬유 파손 및 케이블 손상 없음. | |
| 단일 모드 섬유의 매개변수: | |||
| 아이템 | 설명 | ||
| G.652.D | G.655 | ||
| 감쇠(dB/km) | 1310nm | ≤0.36 | ≤0.40 |
| (케이블 후) | 1550nm | ≤0.22 | ≤0.25 |
| 케이블 차단 파장(mm) | ≤1260 | ≤1450 | |
| 영분산 파장(mm) | 1300~1324 | ≤1520 | |
| 영분산 기울기([ps/(nm2·km)]) | ≤0.092 | --- | |
| 분산 기울기(1550nm) ([ps/(nm2·km)]) | --- | ≤0.0084 | |
| 1310nm 모드 필드 직경(μm) | 8.7~9.5 | --- | |
| 1550nm 모드 필드 직경(μm) | 9.8~10.8 | 9.1~10.1 | |
| 코어/클래드 동심도 오차(μm) | ≤0.6 | ≤0.6 | |
| 클래딩 직경(μm) | 125±0.7 | 125±0.7 | |
| 클래딩 비진형도(%) | ≤1.0 | ≤1.0 | |
| 1차 코팅 직경(μm) | 235~250 | 235~250 | |
| (염색되기 전) | |||
| 증명 시험 수준(kpsi) | ≥100 | ≥100 | |
| 굽힘 손실 감쇠(dB) | @1550nm, 25mm 반경, 100턴 | ≤0.05 | ≤0.05 |
| @1550nm, 16mm 반경, 1회전 | ≤0.05 | ≤0.05 | |
| 다중 모드 광섬유의 감쇠 및 대역폭: | |||||||
| 섬유 유형 | 850/1300nm 감쇠(20℃) (케이블 후) | 과충전된 모달 대역폭 | 유효 모달 대역폭 | 애플리케이션 지원 거리 켜기(850nm에서) | |||
| 일반적인 값 | 최대값 | 850/1300nm | 850nm | 40GBASE-SR4 / 100GBASE-SR101 | 10GBASE-SR | 1000BASE-SR | |
| 단위 | dB/km | dB/km | MHz．Km | MHz．Km | 중 | 중 | 중 |
| 50/125 | 3.0/1.0 | 3.3/1.2 | ≥500/500 | --- | --- | --- | --- |
| 62.5/125 | 3.0/1.0 | 3.3/1.2 | ≥200/500 | --- | --- | --- | --- |
| 옴2+ | 3.0/1.0 | 3.3/1.2 | ≥700/500 | ≥950 | --- | 140 | 170 |
| 옴3 | 3.0/1.0 | 3.3/1.2 | ≥1500/500 | ≥2000 | 150 | 300 | 550 |
| OM4 | 3.0/1.0 | 3.3/1.2 | ≥3500/500 | ≥4700 | 750 | 1000 | 1100 |
